STM32F429 HAL库硬件SPI操作AD5676记录

发表于 分类于 ， ，

型号分类

AD5676是用于输出电压的DAC，8通道，16位输出精度，满量程输出为2.5V或5V。
还有另一个型号位AD5672，8通道，12位输出精度。

硬件连线

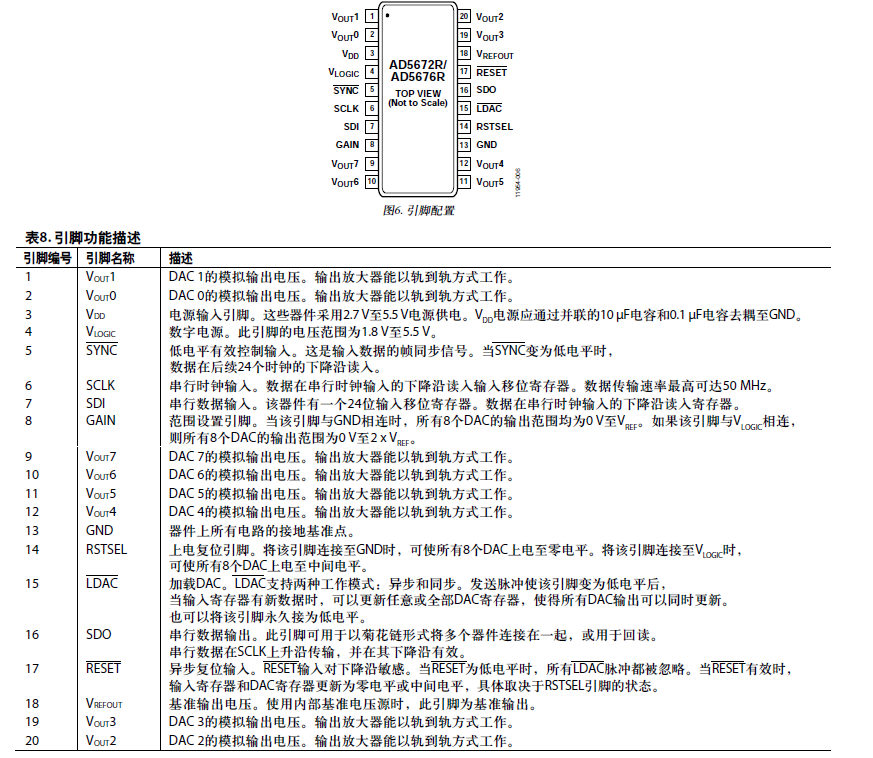

引脚介绍


软件编程

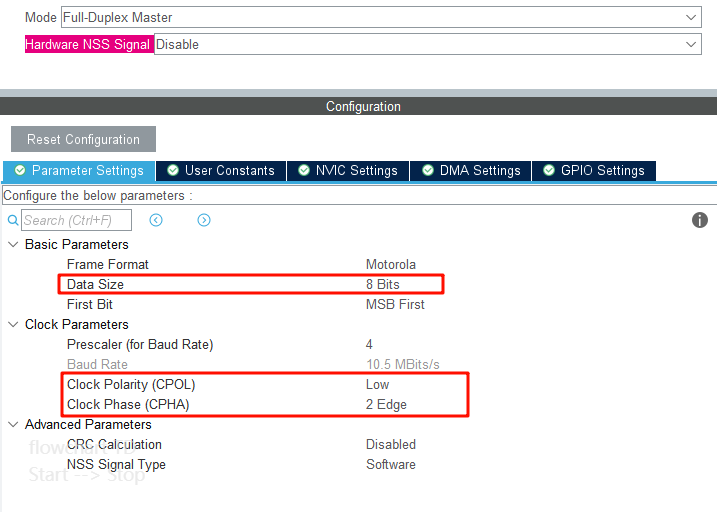

配置硬件SPI

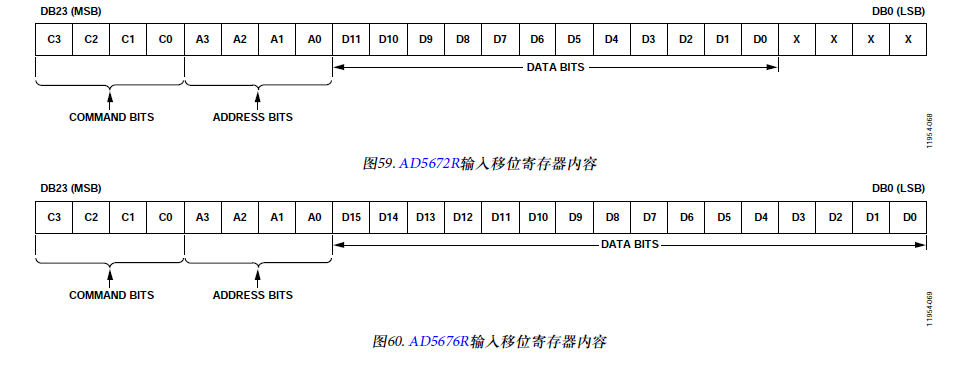

拼接命令字

设置电压值需要
1.命令字：采用何种方式设置通道电流，可以控制DAC各种操作。一般选择0011：“写入并更新DAC通道n”

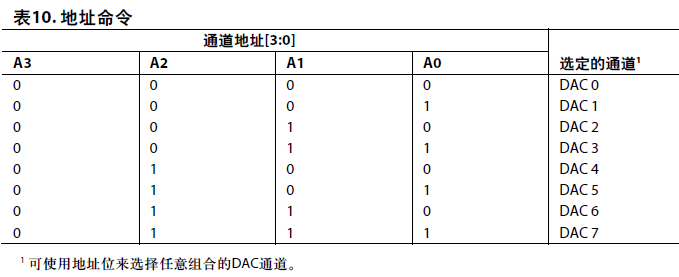

2.地址字：要设置的通道
数据手册中说，可以使用地址位来选择任意组合的DAC通道。感觉这句话有点问题，因为把通道组合起来能表示的信息不唯一。
例如：传入0011地址，究竟表示单独操作通道3，还是通道1（0001）和通道2（0002）两者一起操作？
因此编程中还是一次操作一个通道。

3.数据字：要设置的电压值，需要将浮点数转化为uint16_t

1
2
3
4
5
6
static uint16_t AD5676_Vol2Code(float vol)
{
    uint16_t code = 0;
    code = (uint16_t)(((vol * 65535.0f) / 5.0f));
    return code;
}

最终要发送的数据刚好24字节，使用3字节大小的数组存储并按顺序发送即可。

软件代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
#define AD_5676_CH1_ADDR 0x0
#define AD_5676_CH2_ADDR 0x1
#define AD_5676_CH3_ADDR 0x2
#define AD_5676_CH4_ADDR 0x3
#define AD_5676_CH5_ADDR 0x4
#define AD_5676_CH6_ADDR 0x5
#define AD_5676_CH7_ADDR 0x6
#define AD_5676_CH8_ADDR 0x7

// 定义AD5676的命令
#define AD_5676_CMD_W_INPUT_REG 0x01 // 写入输入寄存器
#define AD_5676_CMD_U_DAC_REG 0x02 // 以输入寄存器n的值更新DACn的输出
#define AD_5676_CMD_W_U_SINGLE 0x03 // 写入并直接更新通道输出
#define AD_5676_CMD_W_U_ALL_INPUT_REG 0x10 // 用输入数据写入并更新所有通道的输入寄存器
#define AD_5676_CMD_W_U_ALL_INPUT_DAC_REG 0x11 // 用输入数据写入并更新所有通道的输入寄存器和DAC寄存器
#define AD_5676_SOFT_RESET 0x06 // 软复位

// 定义AD5676的SPI数据帧拼接宏
#define AD_5676_ADDR(x) ((x) & 0x0F)
#define AD_5676_CMD(x) (((x) << 4) & 0xF0)
#define AD_5676_VAL_H(x) (((x) >> 8) & 0xFF)
#define AD_5676_VAL_L(x) ((x) & 0xFF)

void AD5676_Reset(void)
{
    // 复位
    HAL_GPIO_WritePin(AD5676_RSTN_GPIO_Port, AD5676_RSTN_Pin, GPIO_PIN_RESET);
    HAL_Delay(1); // TODO：引入RTOS后delay全部替换
    HAL_GPIO_WritePin(AD5676_RSTN_GPIO_Port, AD5676_RSTN_Pin, GPIO_PIN_SET);
    HAL_Delay(1);
}

void AD5676_Init(void)
{
    // 初始化AD5676的GPIO引脚
    HAL_GPIO_WritePin(AD5676_CS_GPIO_Port, AD5676_CS_Pin, GPIO_PIN_SET); // 片选引脚拉高
    HAL_GPIO_WritePin(AD5676_SCLK_GPIO_Port, AD5676_SCLK_Pin, GPIO_PIN_RESET); // 时钟引脚拉低
    HAL_GPIO_WritePin(AD5676_SDI_GPIO_Port, AD5676_SDI_Pin, GPIO_PIN_RESET); // 数据输入引脚拉低

    // 复位AD5676
    AD5676_Reset();
}

static uint16_t AD5676_Vol2Code(float vol)
{
    uint16_t code = 0;
    code = (uint16_t)(((vol * 65535.0f) / 5.0f));
    return code;
}


HAL_StatusTypeDef AD5676_SetOutput(uint8_t channel_addr, float vol)
{
    HAL_StatusTypeDef result = HAL_ERROR;
    uint8_t buf[3];
    uint16_t code = AD5676_Vol2Code(vol);

    buf[0]=AD_5676_CMD(AD_5676_CMD_W_U_SINGLE) | AD_5676_ADDR(channel_addr);
    buf[1]=AD_5676_VAL_H(code);
    buf[2]=AD_5676_VAL_L(code);

    HAL_GPIO_WritePin(AD5676_CS_GPIO_Port, AD5676_CS_Pin, GPIO_PIN_RESET);//拉低片选
    result = HAL_SPI_Transmit(&hspi2, buf, sizeof(buf), 100);
    HAL_GPIO_WritePin(AD5676_CS_GPIO_Port, AD5676_CS_Pin, GPIO_PIN_SET);//拉高片选

    return result;
}

最终输出的电压精度挺高的，用精度较高的万用表测，误差在0.1mv
